AYUDAS PARA UBICAR PRODUCTOS EN
NUESTRA BASE DE DATOS ON LINE


A continuación se relacionan algunas de las ayudas de búsqueda e informaciones para facilitar la búsqueda y compra de repuestos.

Los números de parte Sony no deben ser consultados con guiones por ejemplo un Fly Back que físicamente viene 1-439-254-00, Consúltelo 143925400, en casos como Zenith, LG o Samsung si debe utilizar los guiones ejemplo: Zenith 95-4372, LG 6174Z-6002G, Samsung AA59-10089E.

Donde sea necesario el modelo para ubicar partes específicas consúltenos directamente indicándonos la ubicación o función de la pieza solicitada.(solo aplica si el aparato es Sony, Panasonic, Samsung, LG, Toshiba o Aiwa, que son las marcas de las que poseemos manuales de servicio e información de partes).

MENÚ

Listado de convenciones.
Confusiómetro
Condensadores
Diodos
Fusibles
Resistencias
Otros (Archivo en Acrobat Reader 206 kb)

Si no puede leer el archivo descargue Acrobat Reader aquí

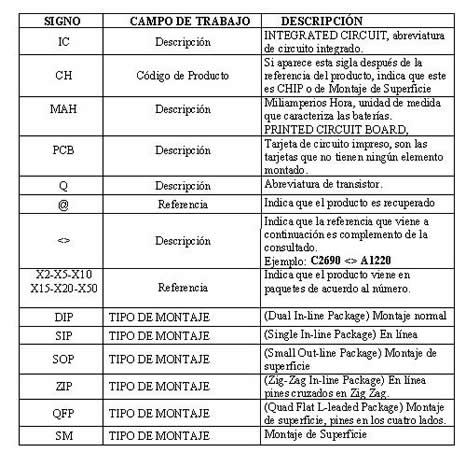

LISTADO DE CONVENCIONES

Volver arriba

CONFUSIÓMETRO

En muchas ocasiones confundimos letras con números o viceversa, impidiendo que la búsqueda de alguna referencia sea positiva al no existir en el momento de la consulta, por ello damos algunas opciones que pueden ser de gran utilidad.

Volver arriba

CATÁLOGO DE PRODUCTOS

CONDENSADORES

(Condensador, Capacitor, filtro) – Los condensadores se buscan por la capacidad, que esta dada en faradios (F), microfaradios (MF), pico faradios (PF), el voltaje (V) y si busca un condensador electrolítico puede adicionar al final la temperatura a la que trabaja seguida de la letra G, ó si es de superficie seguido de las letras SM.

Ejemplo.
33MF100V (33 microfaradios 100 voltios)
4700MF200V85G (4700 microfaradios 200 voltios 85 grados)
1500MF16V105G (1500 microfaradios 16 voltios 105 grados)
220MF4VSM (220 microfaradios 4 voltios montaje de superficie.


En descripción aparecerán medidas así: 18x17 que son Diámetro x longitud.
1.2/2.5 que son Diámetro x longitud

Estas medidas están expresadas en milímetros

Algunos condensadores de tantalio, cerámicos o poliéster traen impreso en su cuerpo un número que indica la capacidad en picofaradios o microfaradios, este número también puede ser utilizado para ubicarlos dentro de la base de datos, ejemplo:

224J es un condensador de 220000 PF (Picofaradios) o 0.22 MF (Microfaradios) que es lo mismo.

Los condensadores están clasificados de acuerdo a su forma física y sus características.

Electrolíticos = Son polarizados (Lado positivo y negativo), en la descripción traen la temperatura a la cual trabajan (85ºC, 105ºC).
No polares = Similares a los electrolíticos la única diferencia radica en que no traen polaridad.
Tantalio = Polarizados por lo general se buscan por su capacidad.
Cerámicos = Similares a los de tantalio, traen una referencia física la cual indica la capacidad que manejan.
Superficie = Son condensadores polarizados pero pequeños, generalmente lo llevan aparatos que por espacio necesitan trabajar con elementos pequeños, en la descripción aparece SM (surface mount).
Chip = Son por lo general polarizados pero más pequeños que los de superficie.

Volver arriba

DIODOS

Para la consulta de los diodos deben tener en cuenta:

• El tamaño y el cuerpo.
• Letras o números
• Colores, puntos y rayas.
• Función

Clasificación:

1. ZENER
Los diodos zener los clasificamos según su voltaje (V) y su vatiaje (W). Para ubicar un diodo zener en nuestra base de datos, tenga en cuenta anteponer la sigla DZN (D = diodo, ZN = Zener) a la característica que está buscando
Ejemplo:
si el diodo es de 18 Voltios 1 W debe consultarlo como DZN18V1W, Los diodos de cristal por lo general son zener y su Vatiaje depende del tamaño de este.

Si el diodo dice 12B1 ó 12B2 quiere decir que es de 12 Voltios y se debe consultar como DZN12V.

Hay referencias de diodos que empiezan por MA acompañado de cuatro números, en estos casos las dos cifras del centro representan el voltaje al cual trabajan y la final son los decimales del mismo, ejemplos:
Si el diodo dice físicamente MA8051 es un zener de 5.1V.
Si dice físicamente MA4110 es un zener de 11V.

En algunos casos encontrará los diodos en nuestra base de datos vienen acompañados de algunas terminaciones colocadas después de vatiaje, estas pueden ser:

CH que indica que el diodo es CHIP o de Montaje de Superficie
X5, X20, X15 indica que el producto viene empacado en paquetes de 5, 20 o 15 unidades respectivamente.

DIODO ZENER (DZN)



2. RECTIFICADORES

Los diodos rectificadores se caracterizan por trabajar con un voltaje y un amperaje determinado y se deben consultar con la referencia física o con sus características, ejemplo. un diodo que tenga físicamente D6SB60L es un diodo de 600 Voltios A 6 Amperios y se puede consultar como 600V6A o anteponiéndole la sigla

DIODO RECTIFICADOR (DRE)

3. SWITCHING (De switcheo rápido)

Este tipo de Diodos al igual que los anteriores se pueden buscar por las características de voltaje y amperaje pero adicional a esto se debe tener en cuenta la velocidad de switcheo, la cual se mide en nanosegundos y la cual aparece en la descripción del producto.

DIODO DE SWITCHING (DSW)

4. SCHOTTKY
Este tipo de diodos se buscan también por su características de voltaje y amperaje, por lo general son diodos que físicamente tienen tres pines, se debe tener en cuenta si es un diodo de ánodo común (KAK) o un diodo de Cátodo común (AKA).


Existen otros tipos de diodos los cuales también se pueden buscar por sus características de voltaje y amperaje:

a. Rectificador dual (ECG6240)
b. Fast Recovery (ECG558)
c. Damper
d. Detectores
e. De alta tensión
f. LED
g. Varicap.
h. Elemento Hole.

Si no conoce las características del diodo que necesita puede consultarlo por su referencia física o enviarnos su consulta a través del link CONSULTENOS en el menú principal.

Volver arriba

FUSIBLES

Cuando consulte un fusible tenga en cuenta:

• Los fusibles, al igual que muchos otros repuestos se consulta por su capacidad y esta se da en Amperios (A) y Voltios (V).

• Hay diferentes tipos de fusible de acuerdo a su forma física y su desempeño especifico: De cristal, de superficie, protectores, resistivos, térmicos, chip.

• Aquellos códigos donde el punto forma parte de la referencia, ha sido cambiado por una P, en la mayoría de los casos.
Ejemplo: 2.5AC = 2P5AC.

• Si el fusible es de cristal debe saber si este es largo (Ejemplo: 2AL), o corto (Ejemplo: 2AC).

• Hay referencias de fusibles resistivos que se deben consultar con una R al final.
Ejemplo: 32MACR.

• Los fusibles térmicos se consultan agregando una T al final.
Ejemplo: 2ALT o 2ACT

• Los fusibles también pueden estar creados, o al menos sus ayudas, con la corriente y el voltaje que maneja.
Ejemplo: 1P25A125V.

• También se pueden buscar colocando el voltaje al comienzo seguido por el amperaje.
Ejemplo: 250V1.25A

Volver arriba

RESISTENCIAS

Para consultar resistencias debe tener en cuenta que:

• Las resistencias se miden en Ohmnios (OHM) y Vatios (W) y se consultan así:
Ejemplo: 47OHM2W es una resistencia de 47 OHM a 2 W
4P7KOHM1/4W es una resistencia de 4.7 Ohmnios a ¼ de vatio

• Al igual que los fusibles las resistencias se pueden consultar utilizando el punto o una P en su reemplazo.
Ejemplo: 4.7OHM1/4W = 4P7 OHM 1/4W.

• El Vatiaje se puede consultar utilizando unidades de fracción o su equivalente decimal.
Ejemplo: 0.1 OHM .5W = 0.1 OHM 1/2W.

• Colocar la información sin espacios.

• Las resistencias trabajan con un código de colores el cual se describe a continuación:

CARTA DE COLORES DE LAS RESISTENCIAS

Estos colores aparecen por lo general como franjas dibujadas en la resistencia, para entender y aprender correctamente los valores de los colores se recomienda practicar.

El proceso para reemplazar los colores en las resistencias es el siguiente:

- Los dos primeros colores se reemplazan por el número al que correspondan.
- El tercer color se reemplaza por la cantidad de ceros que indique su número.
- Si trae un solo color de tolerancia (PLATEADO, DORADO) este indica el porcentaje de variación que pueda tener en el ohmniaje.
- Si trae dos colores de tolerancia (DORADO-DORADO, PLATEADO-DORADO, DORADO-PLATEADO, PLATEADO-PLATEADO), todos los colores iniciales toman su valor numérico y el primer valor de tolerancia se asume como un divisor (DORADO = 10, PLATEADO = 100), y el otro color sigue determinado la tolerancia.

Ejemplos:
4. Una resistencia que tiene como colores: rojo, Azul, Negro, Dorado, equivale a 26 OHM con un 10% de tolerancia.

5. Una resistencia con los colores: Gris, Rojo, Dorado, Dorado equivale a 8.2 OHM con una tolerancia del 10%.

6. Si los colores son: Blanco, Gris, Verde, Negro, Plateado, Plateado su equivalencia es de 98,50 OHM con una tolerancia de 5%.

Volver arriba
